1. 平直度控制精度的定义

平直度控制精度是指矫直机对弯曲工件进行矫正后，工件实际平直度与目标平直度的偏差程度，通常以单位长度内的最大弯曲量（如 mm/m）或平面度（如 mm）表示。它反映了矫直机对工件形状缺陷的修正能力，直接影响工件的装配精度和使用性能。例如，汽车传动轴若平直度超差会导致运转时振动加剧，而精密机械零件的平直度不足则可能影响整个系统的运行精度。

2. 测试标准

• 国际标准：

• ISO 8512《金属材料 矫直机 性能测试方法》：使用激光测平仪（分辨率≤1μm）沿工件长度方向扫描，测量其在垂直面和水平面的弯曲量。要求矫直后工件的平直度≤0.1mm/m（高精度矫直机可达 0.05mm/m），且需在不同材料（如碳钢、不锈钢）和不同截面形状（如圆钢、板材）下验证精度稳定性。

• ASTM E2235《矫直过程中金属平直度测量标准》：规定以工件两端支撑、中间加载的方式模拟矫直工况，通过千分表测量中点挠度，要求矫直后挠度与目标值偏差≤±5%，并记录矫直前后的残余应力分布（残余应力不均会影响平直度长期稳定性）。

• 中国标准：

• GB/T 30095《金属板材矫直机 精度检验》：针对板材矫直，要求矫直后板材的平面度≤0.08mm/m（1m×1m 板材），对角线偏差≤0.15mm；对于型材矫直，如 H 型钢，其翼缘板的平直度需≤0.1mm/m，且采用拉线法和塞尺测量（线绳与工件间隙≤0.1mm）。

3. 工程应用意义

• 精密制造领域：

• 航空航天部件：飞机起落架活塞杆（材料为高强度钛合金）矫直后平直度需≤0.03mm/m，否则会导致起落架收放时卡滞，影响飞行安全。某型号起落架采用高精度矫直机后，平直度合格率从 80% 提升至 99%。

• 电子设备零件：半导体设备中的不锈钢导轨矫直平直度需≤0.05mm/m，以保证晶圆传输轨道的平稳性，避免因导轨弯曲导致晶圆偏移（偏移超 0.1mm 会影响芯片良率）。

• 工业与基建领域：

• 汽车零部件：发动机连杆矫直后平直度≤0.08mm/m，否则会导致活塞运动偏斜，增加缸体磨损（磨损量超标准 20% 会缩短发动机寿命）。某车企更换高精度矫直机后，连杆废品率从 5% 降至 0.5%。

• 钢结构工程：桥梁用 H 型钢矫直平直度需≤0.15mm/m，否则会导致钢结构应力集中，在载荷作用下可能引发裂纹。如港珠澳大桥钢结构部件采用矫直精度 0.1mm/m 的设备加工，确保了桥梁长期服役的安全性。

4. 典型技术对比

5. 影响因素与优化方案

• 机械结构设计：

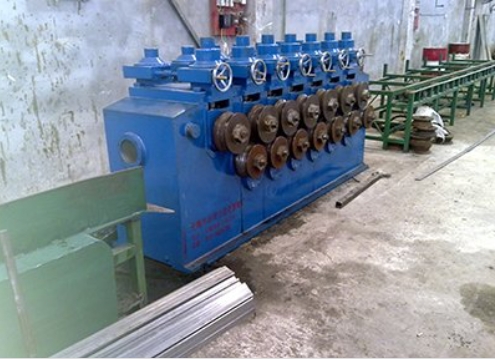

• 采用多辊矫直（如 11 辊设计），通过交错排列的工作辊和支撑辊形成连续矫直曲线，比传统 5 辊矫直精度提升 40%（如平直度从 0.1mm/m 降至 0.06mm/m）。

• 矫直辊表面镀硬铬（硬度≥HV1000）并研磨至粗糙度 Ra≤0.2μm，减少工件表面划伤的同时，提升矫直力分布均匀性。

• 控制系统与监测：

• 集成激光测平仪（如 RENISHAW XL-80）实时扫描工件轮廓，将数据反馈至 PLC 系统，通过自适应算法调整矫直压力（响应时间≤0.1 秒），使平直度控制精度提升 50%。

• 针对不同材料（如铝合金、弹簧钢）建立矫直工艺数据库，存储对应的矫直力 - 挠度曲线，调用时自动匹配参数，减少人为设定误差（误差从 ±10% 降至 ±3%）。

• 工程选型建议：

• 普通碳钢型材（如建筑用角钢）选液压矫直机（精度≤0.15mm/m），成本与性能平衡；

• 汽车用高强度钢部件（如防撞梁）选数控伺服矫直机（精度≤0.08mm/m），并搭配残余应力检测（如 X 射线衍射法），避免矫直后应力释放导致二次弯曲；

• 航空钛合金部件需选高精度数控矫直机（精度≤0.03mm/m），且在恒温车间（温度波动≤±1℃）作业，减少热变形对平直度的影响。
